NP523

ОПИСАНИЕ

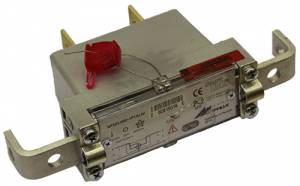

Счетчик NP523 - это интеллектуальное многофункциональное устройство, являющееся частью АИИС КУЭ "Матрица".
Cчетчик предназначен для наружного монтажа в разрыв провода и эксплуатации в диапазоне температур от -400 до +700 С и может быть установлен у однофазных абонентов в частном секторе и в садовых товариществах. Счетчик NP523 отличает оптимальное соотношение цены и функционала, высокая надежность, хорошая защищенность от внешних воздействий.
Основные функции счетчика NP523:
- измерение и учет активной энергии;
- многотарифный учет электроэнергии (доступно до трех временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной мощности, среднеквадратичного тока, среднеквадратичного напряжения, температуры;
- возможность считывания суточных и 60-минутных профилей;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения;
- возможность дистанционного считывания данных и конфигурирования счетчика.
Счетчик NP-523 обладает рядом уникальных преимуществ:
- монтаж на опоре в разрыв несущего провода в недосягаемости абонента;
- эффективное противодействие попыткам хищения электроэнергии;
- степень защищенности корпуса IP54;
- передача данных без дополнительных коммуникаций по силовым проводам 0,4 кВ;
- возможность подключения Удаленного дисплея для контроля показаний абонентом;
Технические характеристики
Номинальное напряжение |
220 - 240 В |
Частота сети |
50 (60) ±1Гц |
Базовый ток |
5 А |
Максимальный ток:
при 50°C
при 60°C
при 70°C
|
50 A
40 A
35 A
|
Класс точности |
1,0 |
Основной коммуникационный интерфейс |
PL (Силовая линия) |
Доп. коммуникационный интерфейс |
Оптический порт |
Чувствительность |
0,02 А |
Мощность, потребляемая цепями напряжения
активная, не более
полная, не более
|
1,0 Вт
5,0 ВА
|
Мощность, потребляемая цепями тока |
0,05 ВА |
Масса, не более |
0,5 кг |
Габаритные размеры, (мм) |
188х115х48 |
Средний срок службы, не менее |
30 лет |
Средняя наработка до отказа счетчика |
144000 часов |
Датчик тока |
прецизионный шунт |
Датчик напряжения |
резистивный делитель |
Степень защиты оболочкой |
IP54 |
Стандартный уход часов в сутки при 25°C |
± 0,5 с |
Межповерочный интервал |
16 лет
|
